Steam Deck 2230 SSD専用、SabrentRocket 2230、Rog Ally ssd専用に設計されている純銅製ヒートシンク。

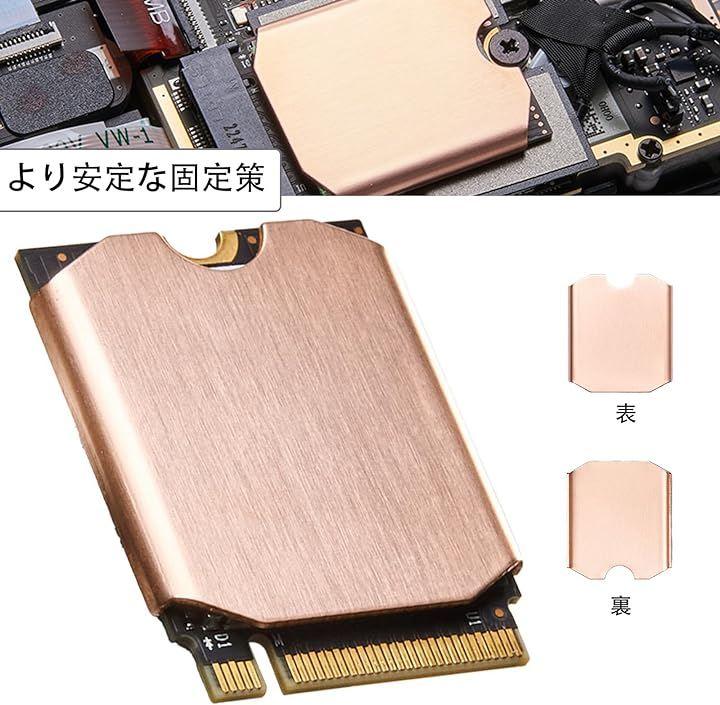

フルカバーヒートシンク

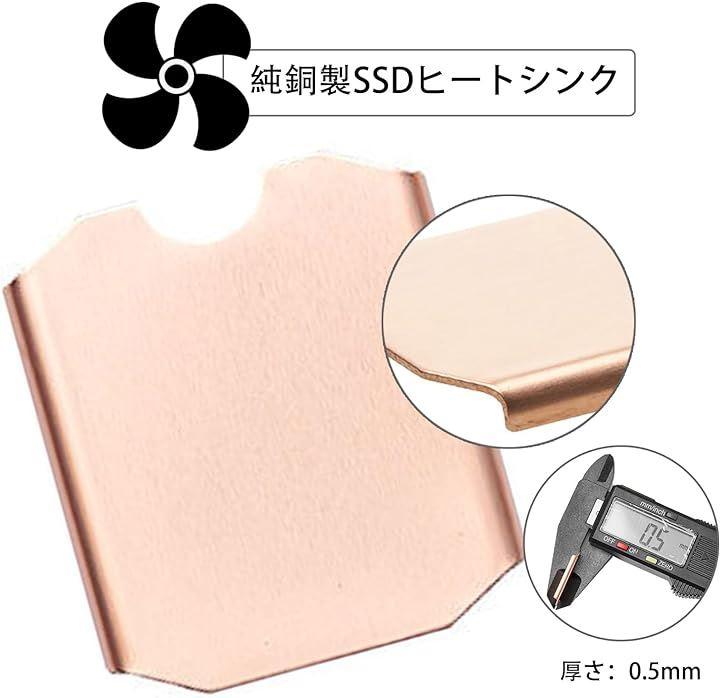

純銅製 フルカバー ヒートシンクは、ハードデバイス全体とよりよく接触
空気との熱交換が早くなり、放熱効率が向上
ゴムリングの固定が不要で簡単・軽量化

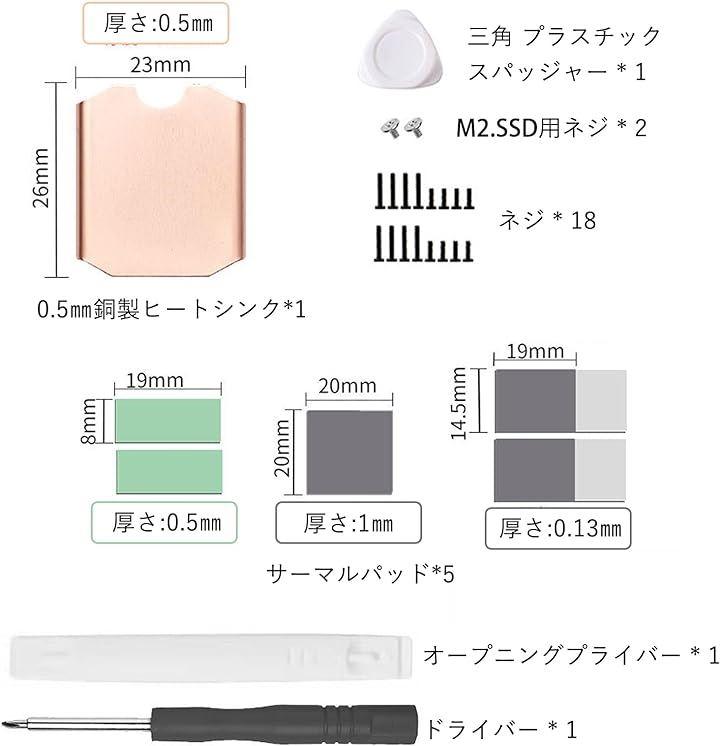

［ 修理キット ］
銅製ヒートシンクx1
フェーズチェンジサーマルパッドx3
シリコンサーマルパッドx2
ドライバー x 1
プラスチック スパッジャー x 1
三角 プラスチック スパッジャー x 1
ネジ x 18 (スチームデッキ バックプレート用 ロング8個/ショート8個 、M2.SSD用2個)

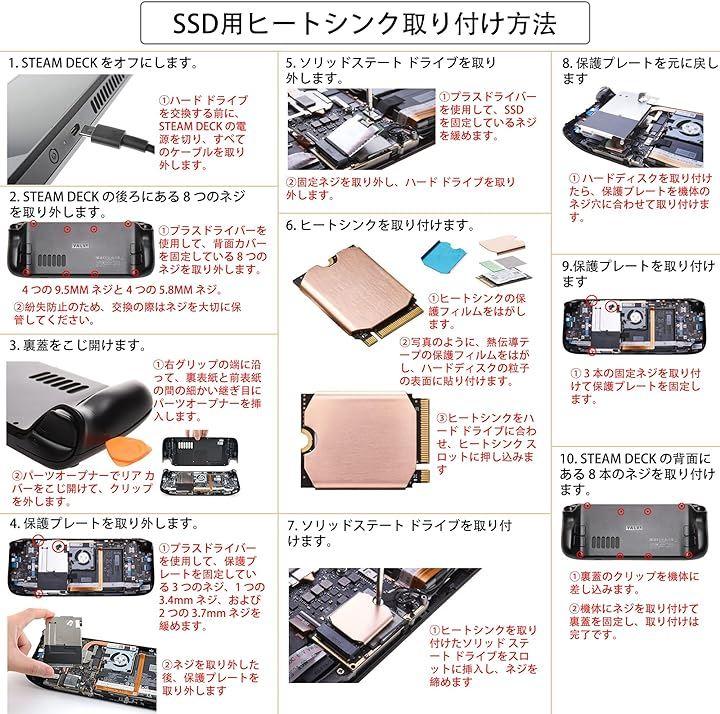

M.2 2230 NVME SSD用ヒートシンク取り付け方法:
1. STEAM DECK をオフにします。
2. STEAM DECK の後ろにある 8 つのネジを取り外します。
4 つの 9.5MM ネジと 4 つの 5.8MM ネジ。
3. 裏蓋をこじ開けます。
4. 保護プレートを固定している 3 つのネジ、1 つの 3.4mm ネジ、および 2 つの 3.7mm ネジを緩めます。
5.ネジを取り外した後、保護プレートを取り外します。
6. 固定ハードディスクを取り外します。
7. ヒートシンクの前面と背面にある青い保護フィルムをはがします。
8.熱伝導テープの保護フィルムをはがし、ハードディスクの粒子の表面に貼り付けます。
9.ヒートシンクをハード ドライブに合わせ、ヒートシンク スロットに押し込みます。

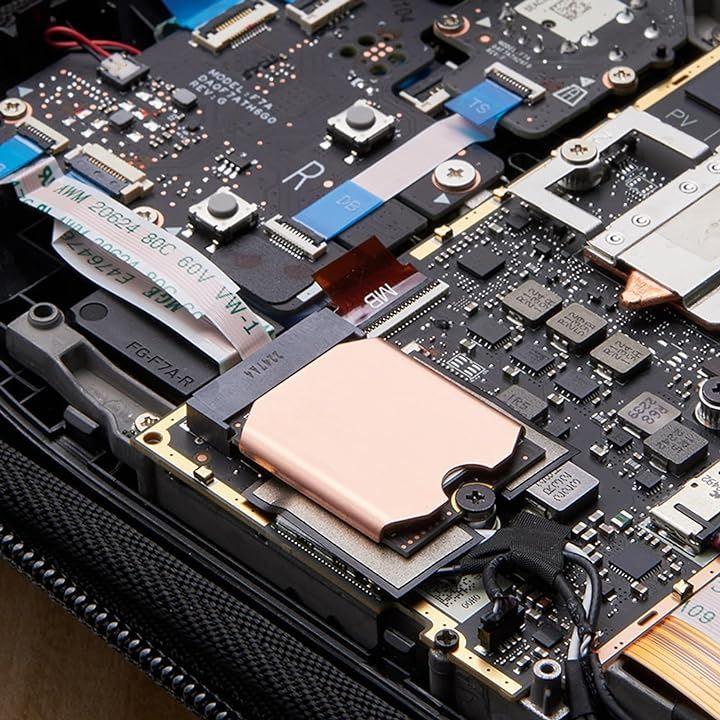

10. ヒートシンクを取り付けたSSDをスロットに挿入し、締めます。
11.ガードとカバーを再度取り付けます。
1、［ 放熱パッド付きヒートシンク ］：純銅製ヒートシンクは、Steam Deck 2230 SSD専用、SabrentRocket 2230、Rog Ally ssd専用に設計されています。
2、［ 純銅ヒートシンク 熱暴走対策 ］：高い放熱性能を持つ純銅素材を採用し、激しいゲームプレイ中のスチームデッキの過熱リスクを軽減し、ゲーム体験を向上させます。

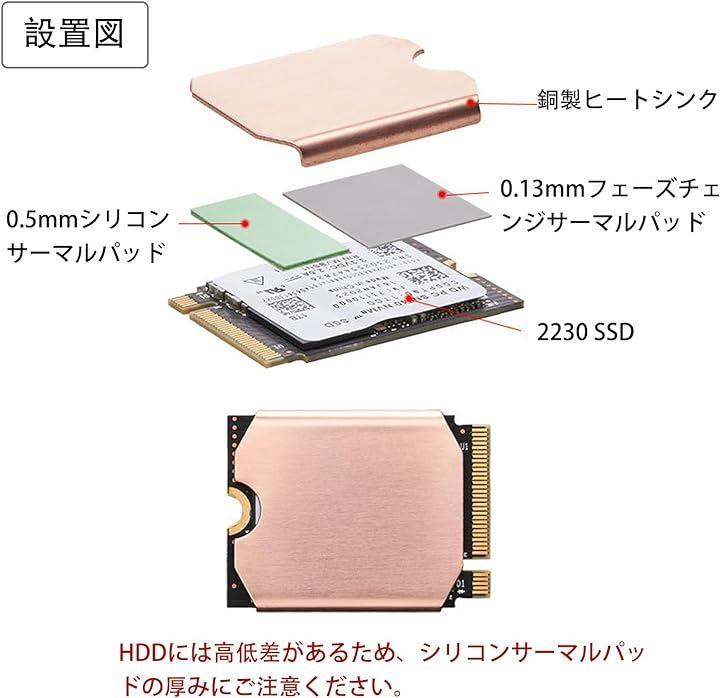

3、［ 相変化およびシリコーン熱パッド ］：サーマルパッドは放熱性を向上させるだけでなく、SSDの表面を平らにし、シールドカバーにぶつかるのを防ぎ、ショートを防止します。
4、［ ヒートシンクと修理キット ］：SSDヒートシンクとバックプレートを取り外すための修理キットには、銅製ヒートシンク、シリコンサーマルパッド、こじ開け工具、ドライバー、ネジが含まれます。
古いヒートシンクをコンピューターから取り外し、修理キットを使用して新しいヒートシンクをコンピューターに取り付けます。

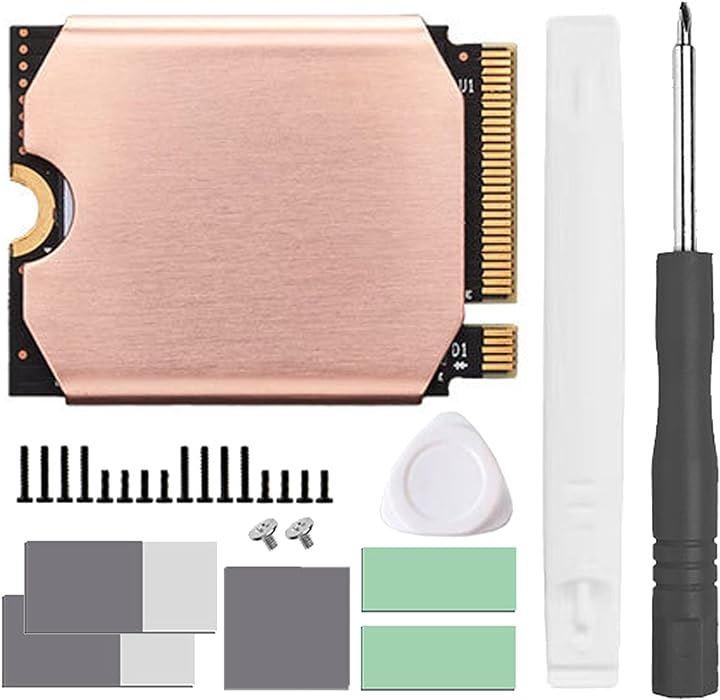

5、［ パッケージ内容 ］：銅製ヒートシンクx1、フェーズチェンジサーマルパッドx3、 シリコンサーマルパッドx2、ドライバー x 1、オープニングプライバー x 1、トライアングルプライ ツール x 1、ネジ x 18 (スチームデッキ バックプレート用 ロング8個/ショート8個 、M2.SSD用2個)
