日東工器
メーカーお問い合わせ：0120-210-216【商品説明】

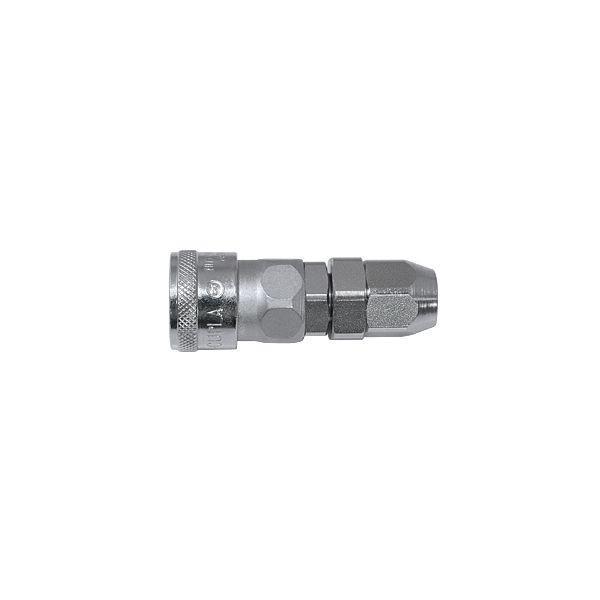

●ボールベアリング式スイベル式スイベル機構で、ホースのねじれがなく、手に掛かる負担を軽減できる「ロータリナットカプラ」です。
●ホースへの取り付けは、ニップルに差し込みナットを締めるだけ。
●ホース外周面を締め付けるため、ホースの抜けや流体の流出が起こりにくい構造です。
●ソケット、ロータリー機構付き
●バルブ構造：片路開閉型
●流体の流れ方向：流体はソケット側からプラグ側に流します。
●互換性：ハイカプラの10型・17型・20型・30型・40型と接続できます。ハイカプラシリーズ、ナットカプラシリーズの各製品と接続できます。
●真空用途適合性：単体時および接続時ともに真空用途には使用できません。
●ハイカプラシリーズのプラグ(小口径)と接続できます。
【用途】
●ホースバンド不要でホースを装着。
●ボールベアリング式スイベル式スイベル機構で、ホースのねじれがなく、手に掛かる負担を軽減できる「ロータリナットカプラ」です。
●ホースへの取り付けは、ニップルに差し込みナットを締めるだけ。
●ホース外周面を締め付けるため、ホースの抜けや流体の流出が起こりにくい構造です。
●ソケット、ロータリー機構付き
●バルブ構造：片路開閉型
●流体の流れ方向：流体はソケット側からプラグ側に流します。
●互換性：ハイカプラの10型・17型・20型・30型・40型と接続できます。ハイカプラシリーズ、ナットカプラシリーズの各製品と接続できます。
●真空用途適合性：単体時および接続時ともに真空用途には使用できません。
●ハイカプラシリーズのプラグ(小口径)と接続できます。
【注意・使用条件】
●※推奨締付トルク範囲：ウレタンホース取付用は、ナット端部まで締め付けてください。鋼鉄用ウレタンホース取付用は締め付けを容易にするため、ナット内径(ねじ部およびホース接触部)に鉱物油系グリースを塗布することを推奨します。
●本体形状:ソケット
●バルブ構造:バルブ付き(プラグバルブなし)
●取付形状・サイズ:φ6.5×φ10ホース用ナット
●最高使用圧力(MPa{kgf/平方センチメートル}):1.5{15}
●耐圧力(MPa{kgf/平方センチメートル}):2.0{20}
●シール材質:ニトリルゴム
●シール材質 表示記号:NBR(SG)
●使用温度範囲(度):-20～+60
●推奨締付トルク範囲(N・m{kgf・cm}):9～11{92～112}
●相手側ホースサイズ:φ6.5×φ10

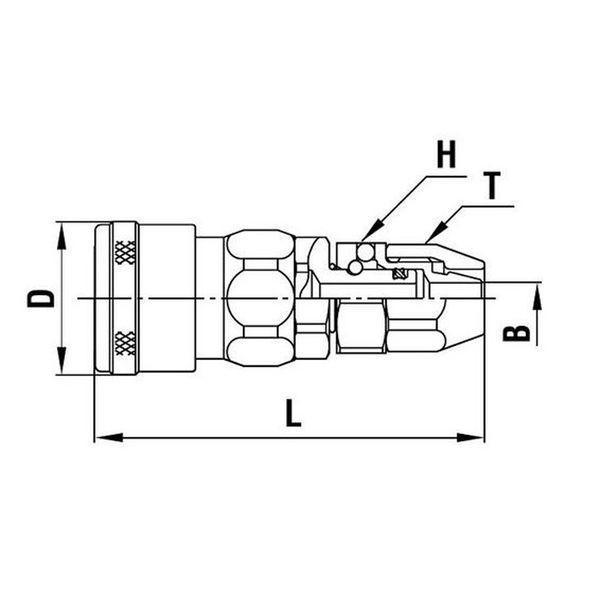

●寸法L(mm):(67.3)
●寸法D(mm):(φ26.5)
●寸法B(mm):φ5.3
●寸法H(mm):六角19
●寸法T(mm):六角17
●適用流体:空気
